罗茨真空泵

罗茨真空泵

工作原理
JRP系列罗茨真空泵(以下简称真空泵)是利用两个8字形转子相互垂直安装在一对平行轴上,由传动比为1:1的一对齿轮作反向同步旋转,在转子之间、转子与泵腔内壁之间保持一定的间隙,进行高速运转,从而完成吸气和排气的过程,达到抽除系统内气体的目的。

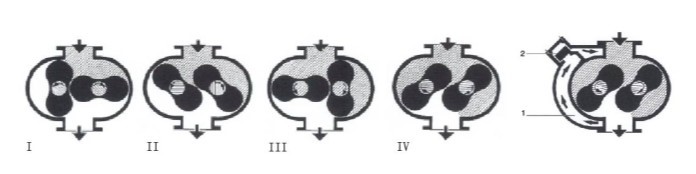

泵腔内的转子处于位置I和II时,进气口侧内体积增加。当转子进一步旋转到II时,一部分容积从进气口侧被封离出来。在位置IV时,这个容积开放到排气口侧流入。当转子进一步转动时,气体通过排气口排出。转子每转动一圈完成两次以上的过程。
罗茨泵进气口和排气口之间的压差是受到限制的。JRP系列罗茨泵在进排气口间设置了一旁通阀(2),当进排气口的压差达到一定值时,旁通阀就自动打开,排气口处的部分气体通过旁通阀和反流通道(1)反流到进气口,这就大大降低了高压差下罗茨泵和前级泵的运行负荷。同时,因为打开的旁通阀的具有泄流作用,可以确只JPR系列真空泵和前级泵可以同时起动而不会使罗茨泵和前级泵过载。
由于罗茨泵不能单独工作,必须与前级真空泵(如旋片泵、滑阀泵、水环泵等 )组成罗茨机组使用,若欲获得更高的真高度,可采用二台罗茨泵串联组成三级罗茨机组。

特点
1.转子与泵腔、转子与转子之间无摩擦,不需润滑油,故泵腔内无油,避免了油对真空系统的污染;
2.结构紧凑体积小,可以水平或垂直安装;
3.具有良好的动平衡性,运转平稳,振动小,噪声低;
4.可抽除可凝性气体;
5.启动快、能在短时间内达到极限压力;
6.功率小,运转维护费用低;
7.罗茨泵带有旁通阀,起到自动过载保护作用,帮运行安全可靠。

应用范围
由于罗茨真空泵在较低入口压强下扔具有较高的抽速,特别适用于低入口压力下需要大抽速的真空系统中作为主泵或前级泵使用,并广泛应用于食品、化工、医药、轻纺等行业的生产过程中。例如:
—-真空冶炼、镀膜
—-真空热处理
—-真空浸渍、除尘
—-真空冷冻、蒸馏
—-真空浓缩、蒸发、干燥
